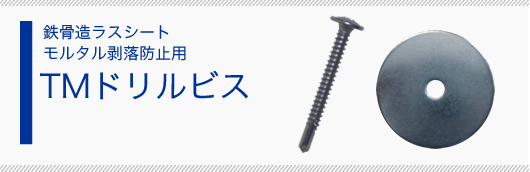

TMドリルビスとは
タケモル・ラスモルタル補強工法に使用するドリルビスで、ステンレスSUS410鋼より出来ています。TMワッシャーとの併用により、鉄骨造建築物のラスシートモルタル外壁の剥落を防止します。異種鋼材と接することで発生する電蝕を防止する表面処理がされています。
製品の特長
 | 電蝕防止処理 |
試験結果
■TMドリルビスせん断試験結果
| せん断部位 | ネジ山部 |
|---|---|
| N=5平均値 | 9.555kN（974.339kgf） |
※破壊形態：試料抜け
TMドリルビス引張試験結果
| 部材 | C形鋼 2.3t |
|---|---|
| N=5平均値 | 4.546kN（463.563kgf） |
※破壊形態：試料抜け
形状

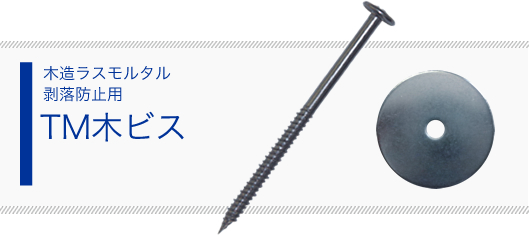

TM木ビスとは
タケモル・ラスモルタル補強工法に使用する木ビスで、ステンレスSUS410鋼より出来ています。TMワッシャーとの併用により、木造建築物のラスモルタル外壁の剥落を防止します。モルタルに接する箇所はネジ切りがないため、強度が増しています。
製品の特長
| ネジ切り範囲調整により強度向上 |
| 木割れ防止加工 |
試験結果
■TM木ビスせん断試験結果
| せん断部位 | 首下軸部 |
|---|---|
| N=5平均値 | 11.212kN（1143.306kgf） |
※破壊形態：試料抜け
TM木ビス引張試験結果
| 部材 | 杉材 |
|---|---|
| N=5平均値 | 4.585kN（467.642kgf） |
※破壊形態：試料抜け
形状
座掘カップ®とは
ディスクグライダーに装着して使用します。ビス穴をガイドとして直径50mmの平滑な円形溝に削ることができるため、座金との密着性が上がり、モルタル保持力が向上しています。
製品の特長
| 平滑な座掘り面が形成できるため、座金と座掘り面との密着性が向上 |
| 均一な面積で座掘りできるため、座掘り作業が省力化 |
| ガイドピンによりブレが少なく、スムーズに座掘りができる |
